熱力膨脹閥安裝在蒸發器入口，常稱為膨脹閥，為了幫大家更好的了解冰水機膨脹閥的結構，制冷設備制造商-瀚信德制冷今天為大家分享受這篇文章，希望大家能從中受益，更多技術問題，請咨詢我們 電話 13927462868 了解。

一、膨脹閥的種類：冰水機，工業冷水機組，空調設備冷庫制冷裝置中常用的節流機構有電子膨脹閥，手動膨脹閥、浮球節流閥和熱力膨脹閥幾種。

二、膨脹閥的選型：主要以閥門的容量為依據，考慮到發前后壓力差的大小及其他因素，一制冷能力選定其型號。

三、工業冰水機膨脹閥的結構：

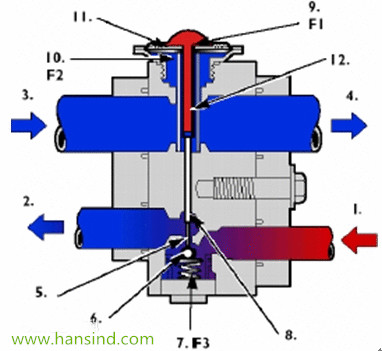

• 圖中：1、自過濾干燥器 2、到蒸發器 3、自蒸發器 4、到壓縮機 5、測量孔 6、球 、7彈簧 8、活動腳 9、制冷劑 10、薄膜下壓力補償 11、金屬薄膜 12、感溫元件
• 膨脹閥的頂部由密封箱蓋波紋薄膜感溫包和毛細管組成一個密閉容器，里面灌注氟里昂，成為感應機構，感應機構內灌注的制冷劑可以與制冷系統的相同，也可以不同，比如制冷系統用的是F—22，感溫包可灌注F—12或F—22，感溫包用來感受蒸發器出口的過熱蒸汽溫度，毛細管作為密封箱與感溫包的連接管，傳遞壓力作用在膜片上，波膜片是由一塊0.2mm左右的薄合金片沖壓成形，斷面是波浪形的。受力后彈性形變性能很好，調節桿是用來調整膨脹閥門的開啟過熱度，在調試過程中用它來調節彈簧的彈力，調節桿向里旋時，彈簧壓緊，調節桿向外旋時，彈簧放松，傳動桿頂在閥針座與傳動盤之間傳遞壓力，閥針座上裝有閥針，用來開大或關小閥孔。

四、冰水機膨脹閥的工作原理：

• 膨脹閥通過感溫包感受蒸發器出口端過熱度的變化，導致感溫系統內(感溫系統是由感溫包、毛細管、傳動膜片和傳動波紋管這幾種互相連通的零件所構成的密閉系統)充注物質產生壓力變化、并作用于傳動膜片上．促使膜片形成上下位移，再通過傳動片將此力傳遞給傳動桿而推動閥針上下移動，使閥門關小或開大，起到降壓節流作用和自動調節蒸發器的制冷劑供給量并保持蒸發器出口端具有一定過熱度，得以保證蒸發器傳熱面積的充分利用，以及減少液擊沖缸現象的發生，更多詳細膨脹閥的工作原理內容請點擊膨脹閥的工作原理查看。

• 1、節流做用：高溫高壓的液態制冷劑經過膨脹閥的節流孔節流后，成為低溫低壓的霧狀的液壓制冷劑，為制冷劑的蒸發創造條件；
• 2、控制制冷劑的流量：進入蒸發器的液態制冷劑，經過蒸發器后，制冷劑由液態蒸發為氣態，吸收熱量，降低車內的溫度。膨脹閥控制制冷劑的流量，保證蒸 發器的出口完全為氣態制冷劑，若流量過大，出口含有液態制冷劑，可能進入壓縮機產生液擊；若制冷劑流量過小，提前蒸發完畢，造成制冷不足。
